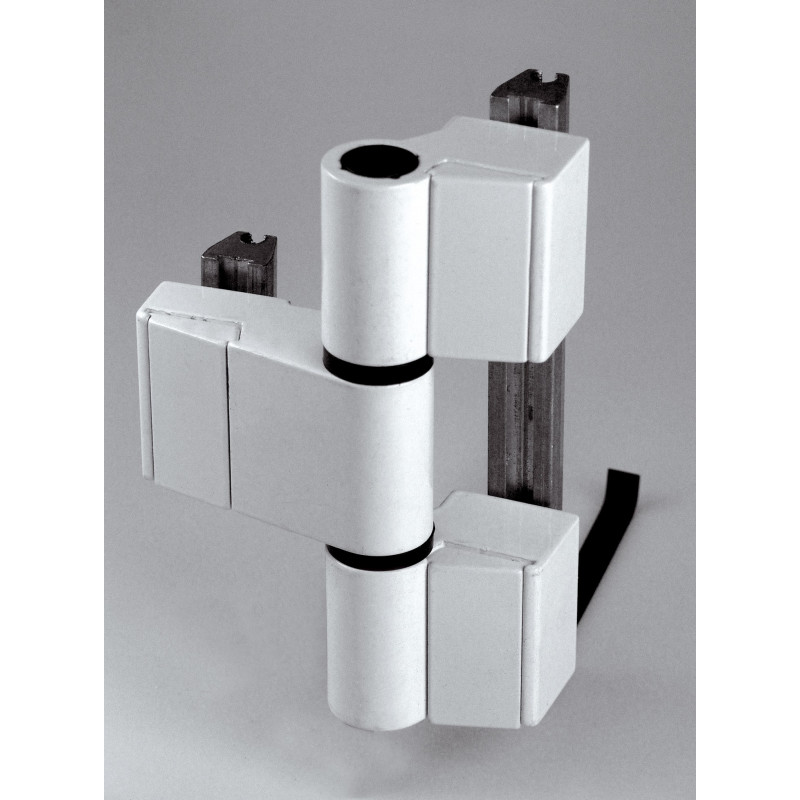

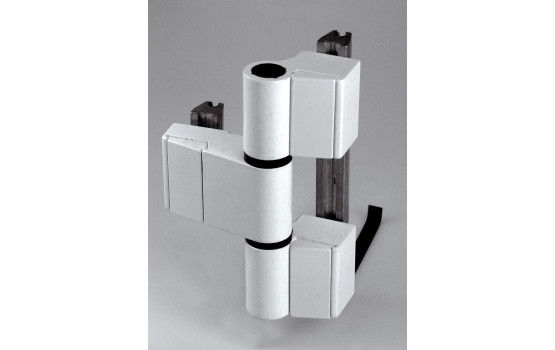

Charnière réversible trois corps PP-870-S

Caractéristiques :

• Charnière réversible trois corps pour portes de sécurité ou blindées.

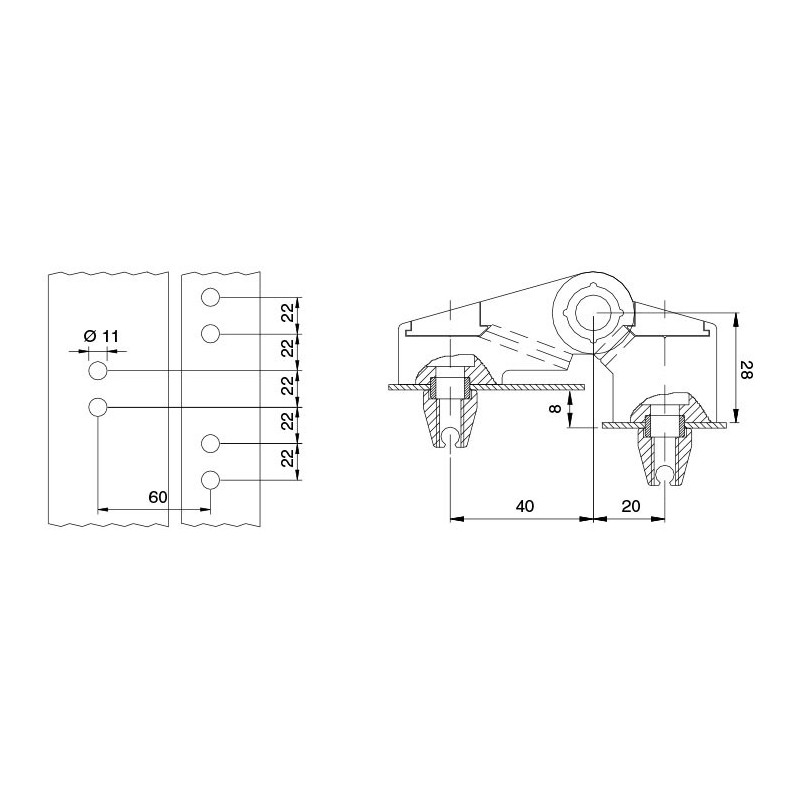

• Adaptée aux menuiseries à recouvrement avec une hauteur dormant-ouvrant de 8 mm et un entraxe de 60 mm.
• La douille excentrique en nylon permet de régler le jeu dormant-ouvrant de ±1 mm.
• Fixation aux profilés par douilles inox Ø11 mm.
• Les sabots en aluminium extrudé de 15x60 mm pour la femelle et 15x166 mm pour les mâles sont filetés à une extrémité pour faciliter leur introduction avec une tige filetée.
• Ils comprennent également un feuillard acier qui fixe leur position.
• Les vis de fixation sont cachées par le cache, fixé par une vis sans tête inaccessible de l’extérieur porte fermée.
• Le gabarit PP peut être utilisé pour l’usinage des profilés (p. 32).

Matériaux :

• Charnière, caches et sabots en aluminium extrudé.
• Axe inox.
• Visserie en acier zingué.
• Douilles en nylon.

Capacité :

• Pour portes de 2 000 x 1 000 mm max.
• Jusqu’à 140 kg : 2 unités.
• À partir de 140 kg : 3 unités.

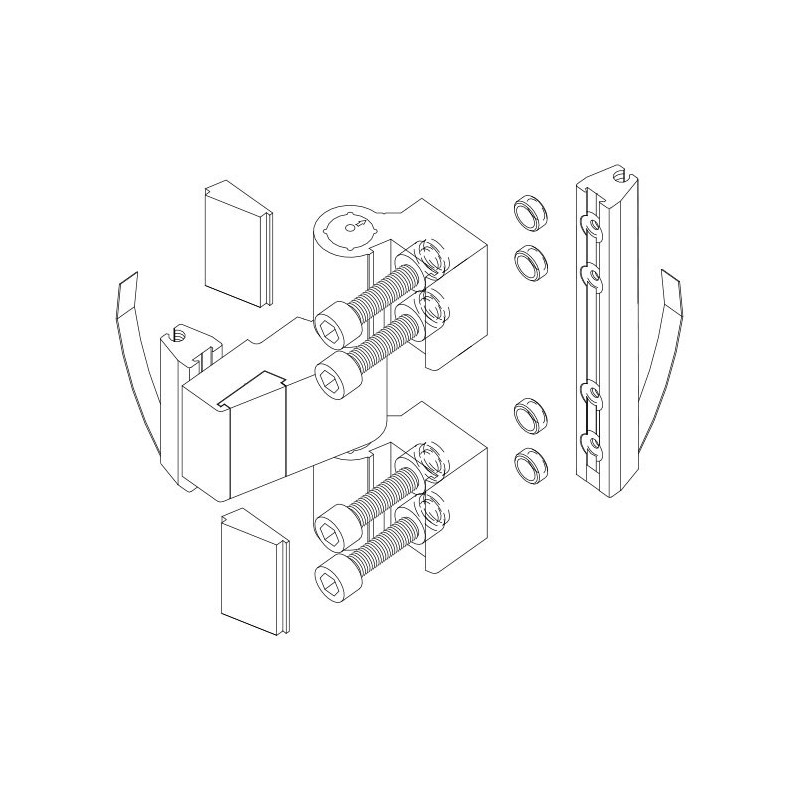

Contenu :

• 1 axe en acier inoxydable.
• 6 vis en acier zingué M8x25.
• 3 vis sans tête inox de fixation des caches.
• 1 vis sans tête inox de fixation de l’axe.
• 4 douilles en nylon (2 centrées et 2 décentrées).
• 2 sabots en aluminium avec feuillard acier.
• 6 douilles Ø11.

Finitions :

• Anodisé.
• Laqué en teintes RAL.

Emballage :

Boîte de 25 unités.
